★ 锅炉参数:
35~75t/h(3.82Mpa~5.3 Mpa)。
★ 技术特点:

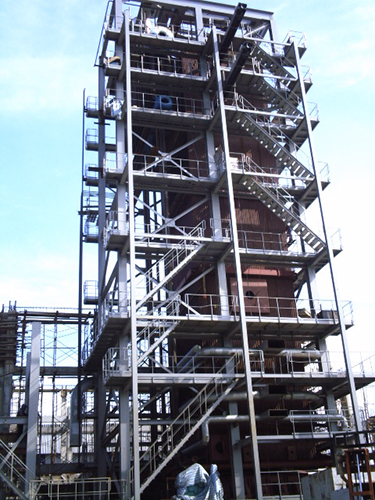

WB系列燃煤链条炉排电站锅炉,采用单锅筒横置式,自然循环,全钢架π型布置,水循环安全可靠,热效率高,节能环保,适用于小型电厂和热电联产工程。
★ WB系列燃煤链条炉排电站锅炉主要特性参数表:
参数/数据 | 型号 | 型号 | 型号 | |
WB -35/3.82-M | WB-65/5.3-M ★ WB-65/3.82-M | ★ WB-75/5.3-M WB-75/3.82-M | ||
额定蒸发量 | t/h | 35 | 65 | 75 |
额定工作压力 | Mpa | 3.82 | 3.82 | 5.3 |
额定蒸汽温度 | ℃ | 450 | 450 | 485 |
给水温度 | ℃ | 150 | 105 | 105 |
热空气温度 | ℃ | 141 | 159 | 160 |
排烟温度 | ℃ | 166.5 | 155 | 159 |
设计燃料 | 贫煤 | 烟煤 | 烟煤 | |
炉排型式/中心距 | mm | 顺转炉排/8500 | 顺转炉排/8500 | 顺转炉排/8900 |
过热器调温方式 | 面式减温 | 面式减温 | 面式减温 | |
锅筒中心标高 | mm | 13350 | 14500 | 15000 |
锅炉左右柱中心宽度 | mm | 5820 | 9760 | 9760 |
锅炉前后柱中心宽度 | mm | 9720 | 12245 | 12245 |
